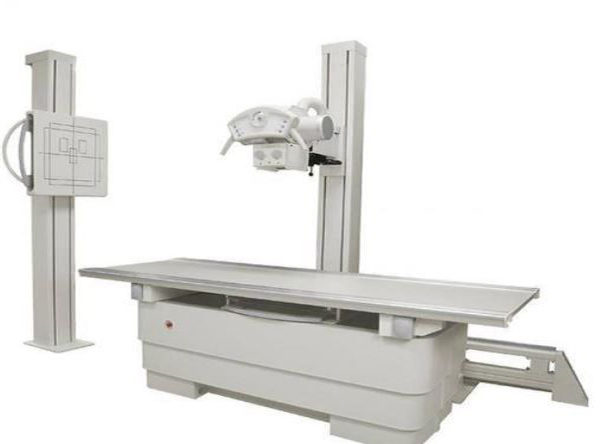

X-quang kĩ thuật số Phòng Khám Đa Khoa Trung Cang

Hãng sx : SG Health Care – Hàn Quốc
Model : JUMONG
Tiêu chuẩn: EN ISO 13485:2012
Máy mới 100%
Công nghệ hiện đại tiên tiến nhất hiện nay.
Dễ dàng bảo trì bảo dưỡng.

► CẤU HÌNH TIÊU CHUẨN
♦ Bảng điều khiển và máy phát cao tần - Đầu đèn phát tia X quang
  ♦ Cột mang đầu đèn ray gắn sàn
  ♦ Bộ chuẩn trực chùm tia X-Quang
  ♦ Bàn chụp X-Quang di chuyển 4 chiều - Cặp dây cáp cao thế

THÔNG SỐ KỸ THUẬT

1. Bảng điều khiển và máy phát cao tần
• Model: CPI CMP 200
• Hãng sản xuất: CPI – Canada
• Máy phát cao tần sử dụng hệ thống vi xử lý, hiển thị các thông số máy bằng kỹ thuật số.
• Dễ dàng sử dụng với các thông số chụp được cài đặt sẵn, hoặc cài theo ý của người sử dụng.
• Có chức năng tự kiểm tra và báo lỗi của toàn bộ hệ thống (báo lỗi trên màn hình thông qua các mã lỗi).
• Công suất máy phát tối đa: 40kW
• Dãy mA từ: 10mA đến 500mA, mỗi nấc điều chỉnh 2 đơn vị.
• Dãy mAs: từ 0,1 đến 500mAs
• Dãi cài đặt kV từ: 40 – 150 kV điều chỉnh 1kV mỗi mức
• Cài đặt thời gian chụp từ: 2.0ms đến 2s, mỗi nấc điều chỉnh 2 đơn vị.
• Công suất phát tia cao nhất: 500mA, 150kV
• Hiển thị thông số điều khiển: LED
• Nguồn điện CPI CMP 200 cung cấp: Nguồn 1 phase hoặc 3 phase, 220VAC ± 10%, / 400VAC ± 10%
• Tự động bù điện áp nguồn trong phạm vi: 5% so với nguồn cung cấp.

2. Đầu đèn X-Quang
• Model: E7239X
• Hãng sx: Toshiba – Nhật
• Đầu đèn X quang lọai Anode xoay 500mA/125kV
• Đèn có 2 tiêu điểm: 1.0 / 2.0 mm
• Độ dung nhiệt: 140 kHU.

3. Cột mang đầu đèn
• Cột mang đầu đèn với hệ thống dây cáp cân bằng bằng đối trọng, di chuyển nhẹ nhàng trên ray sàn.
• Hệ thống khóa bằng điện từ, cho các vị trí.
• Các phím điều khiển ngay trên cột đầu đèn giúp người sử dụng vận hành chính xác.
• Hành trình di chuyển của trục theo chiều dọc 400mm – 1790mm
• Hành trình di chuyển của trục theo chiều ngang 2080mm
• Góc quay của thanh đỡ theo chiều ngang là 900 với hệ thống khóa bằng tay.

4. Bộ chuẩn trực chùm tia (Colimator)
• Được trang bị bộ lọc bằng nhôm dầy 2.0 mm.
• Nguồn dẫn sáng colimator bằng halogen, công suất 100W – 24V
• Bộ điều khiển điện tử, tự động tắt đèn sau 30 giây

5. Bàn chụp trượt 4 chiều
• Bàn trượt theo chiều dài: ±500mm cho mỗi bên
• Bàn trượt theo chiều ngang: ±265mm cho mỗi bên
• Chiều cao 705mm
• Bàn chịu tải trọng tối đa: 300 Kg
• Vật liệu làm mặt bàn chụp là Laminating
• Hệ thống khóa bằng điện từ, công tắc cảm ứng bằng chân.
• Kích thước mặt bàn: Dài 2010mm, Rộng 795mnm.

6. Cáp cao thế
• Cáp cao thế bộ dây dài 6m, với bộ đầu cắm.
• Điện áp tối đa 150kVp

7. Giá chụp phổi có Bucky
• Trượt theo chiều dọc từ 420mm – 1730mm (tính từ tâm giá đỡ cassette đến sàn)
• Di chuyển giá đỡ cassette: công tắc cơ
• Bucky sử dụng được cho casette có kích thước tối đa 14 x 17 inches.
• Tỉ lệ và độ nhạy của Grid: R=10:1, d=103 dòng/inch
• Chiều cao cột mang giá đỡ: 2210mm
